开关柜触头光纤测温装置

时间:2021-04-29 14:09:30 点击次数:


高压开关柜是电力系统行业至关重要的一个设备,在电力系统发电、输电、配电等环节,起通断、控制及保护作用。为提高该设备工作可靠性,需要实时监控其电力导通部分的温度,以防因电流过大造成该设备损坏。

对高压开关柜的温度检测方式为,采用基于热电偶、热电阻、半导体温度传感器等测温器件的测温仪器进行测温。为了提高温度测量精度,需要测温仪器贴近高压开关柜设备进行测量,但因高压开关柜电力导通部分为高压大电流,现有测温仪器在贴近高压开关柜时,容易受到干扰,从而导致测温精度下降,甚至可能由于测温探头传导高电压,导致测温仪器故障或者人员伤害;若测温仪器不贴近高压开关柜,又无法精准的反映被测点温度。另外,传统的用于高压开关柜测温设备体积较大,安装与拆卸较为繁琐,设备的检修不便利。

开关柜是一种成套开关设备,内部结构包括断路器、操作机构、传感器等各种保护装置,开关柜主要作用是在电力系统稳定运行时进行开合、控制保护用电设备。由于开关柜内部高压电器会产生电阻损耗、磁滞涡流损耗以及介质损耗且开合结构出现氧化磨损,断路器触头老化和母线接头松动等都会使得开关柜内部温度升高,开关柜密闭性强且通风性差若热量不能及时排出,过高的温升会使触头和电缆压接点过热烧毁,甚至导致开关柜起火停电爆炸等严重事故,开关柜内部电力设备运行异常或故障通常表现为温度的升高,因此开关柜的温度在线检测以及预警是对电力设备监控最直接有效的手段对电力系统的可靠性以及安全性具有重要意义。

目前有多种测温技术主要包括接触式测温以及非接触式测温,比较传统的方法--示温蜡片法简单直观但测温精度不高且需要值班人员定期查看,所以开关柜触头多点光纤测温装置是开关柜触头热点温度监测的重要设备。

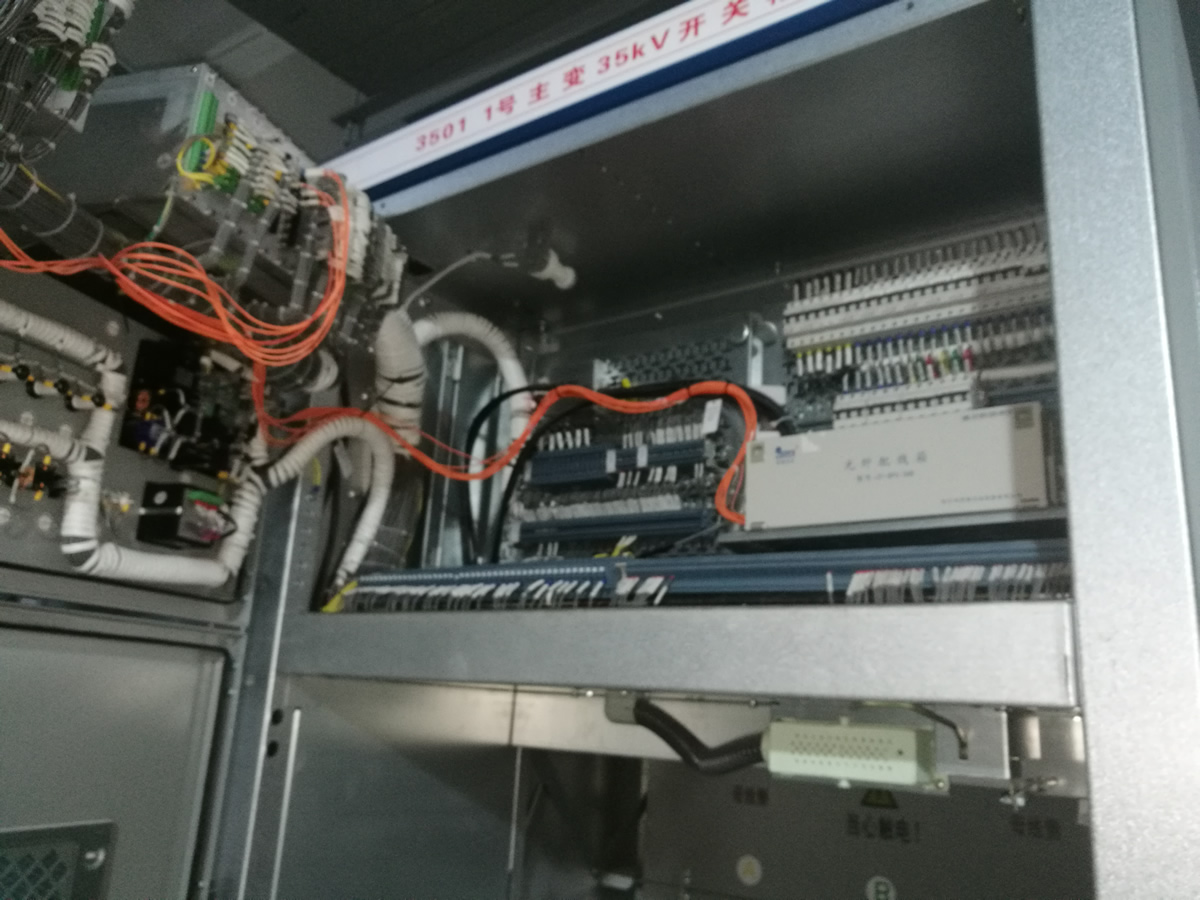

开关柜荧光光纤温控系统由温度解调模块、荧光测温光纤和感温探头组成,测温光纤通过光纤接口与温度解调模块连接,温度解调模块嵌在温度解调仪外壳中,仅露出光纤接口。测温光纤一端连接温度解调仪,另一端含荧光物质的感温探头嵌在被测温度点。温度解调仪内的激发光源通过光纤传输激发探头内的荧光粉,在不同温度下荧光粉会发射不同的光信号回到温度解调仪,随后在温度解调仪内将发射的光信号解调为电信号,输出具体的温度值,完成测温步骤。
