BWDK-Q201 干式变压器温控器

简要描述:

BWDK-Q201干式变压器温控器,BWDK-Q温控器型号介绍,,BWDK-Q201D/E/F/G/I嵌入式温控仪厂家生产研发,福州英诺科技BWDK-Q201温控箱安装方便,维护简单,产品说明书齐全,价格合理,欢迎咨询报价!

详细介绍

======规格参数=====

干式变压器温控器技术指标


环境温度:-20℃~+55℃
环境湿度:< 95% (25℃)
工作电压:AC 220V (+10%,-15%)
工作频率:50Hz或60Hz(±2Hz)
测量范围:-30.0℃~240.0℃
测量精度:±1%FS(温控器0.5级,传感器B级)
分辨率:0.1℃
风机输出容量:9A/250VAC
控制输出容量:5A/250VAC;5A/30VDC(阻性)
温控器功耗:≤8W
生产标准:JB/T7631-2016《变压器用电子温控器》行业标准
通过认证标准:ISO9001:2016国际质量管理体系认证
通过试验标准:IEC61000-4:1995 国际标准
通过技术标准:GB/T17626-2008《电磁兼容试验和测量技术》标准



BWDK-Q201 干式变压器温控器型号选择说明




型号功能
BWDK-Q201D三相巡回显示/最大值显示;风机自动/手动启停;超温报警;超温跳闸;故障报警;“黑匣子”功能; 风机定时激励功能;模拟测试功能;数字补偿功能;柜门开门报警功能。
BWDK-Q201E常规功能同BWDK-Q201D型,增加三路或四路独立的4~20mA模拟电流输出。
BWDK-Q201F常规功能同BWDK-Q201D型,增加RS485/232串行通讯功能。
BWDK-Q201G常规功能同BWDK-Q201D型,增加一路机房环境温度测量与控制。
BWDK-Q201I常规功能同BWDK-Q201D型,增加一路变压器铁芯温度测量与报警。
BWDK-Q201C常规功能同BWDK-Q201D型,增加热敏电阻PTC150或PTC130进行联锁控制。


备注:

1、如:BWDK-Q201F干式变压器温控器,BWDK代表温控器国标型号,Q代表镶嵌型铁制外壳温控器,F是通讯功能的代号;

2、E、F、G、I、C均为功能代码,功能代号可以组合,以下举例说明: 温控器型号:BWDK-Q201FG,说明是镶嵌式铁壳温控器,其功能包括:常规功能、通讯功能(F),并增加一路机房环境温度测量与控制功能(G)。 如果已经有E和F等2个功能,之后增加G、I功能只能选其一种做为增加功能,同时存在的功能代码最多为3种,温控器型号举例说明:BWDK-Q201EFG、BWDK-Q201EFI。

3、若有其他特殊技术或功能要求,如以太网通讯、Profibus通讯、多通道温度测量、光纤测温等,均可与我们联系。

福建福州英诺电子科技有限公司干式变压器温控仪品牌型号齐全, 温控器接线图及说明书原理简单,厂家直销、价格合理,欢迎询价!



======安装尺寸=====


开孔尺寸:181mm × 231mm
外观尺寸:200mm × 260mm × 85mm

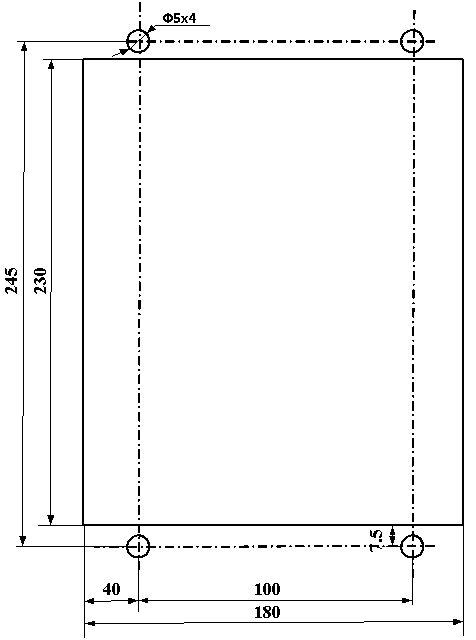

BWDK-Q201干式变压器温控器安装尺寸图

BWDK-Q201 干式变压器温控器(图1)


步骤:

 (1)在变压器箱体上按仪表开孔尺寸开好仪表嵌入孔。

 (2)将BWDK-Q温控器嵌入变压器箱体上已开好的嵌入孔。

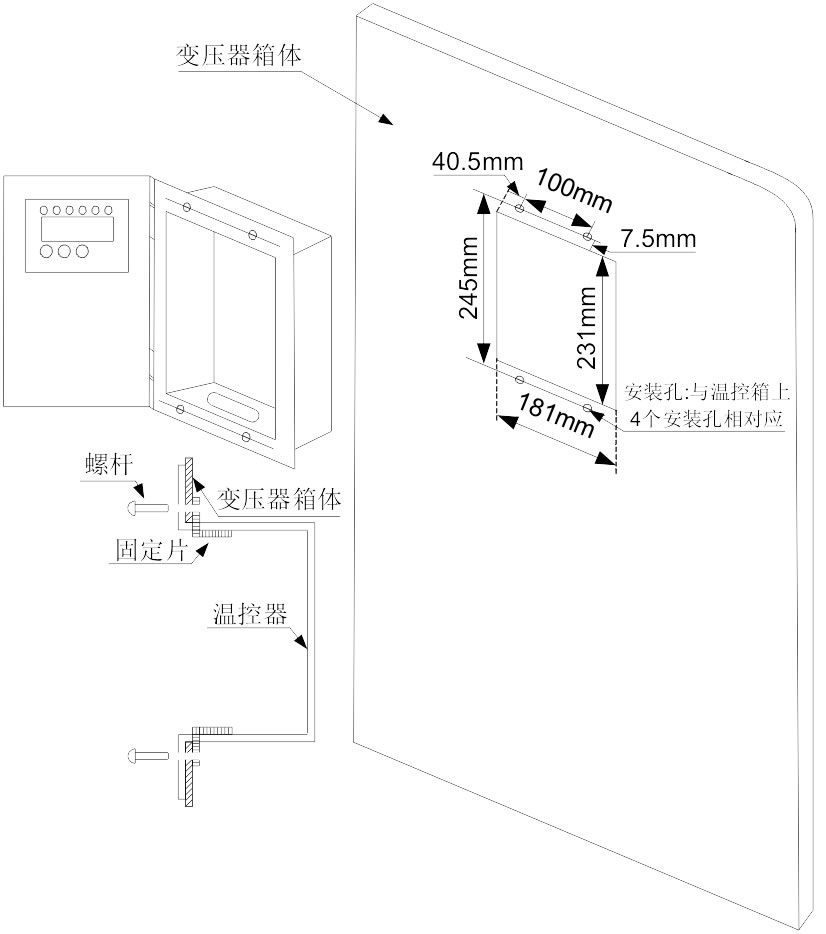

BWDK-Q201型号温控器安装示意图

IB-Q201系列干式变压器温控器

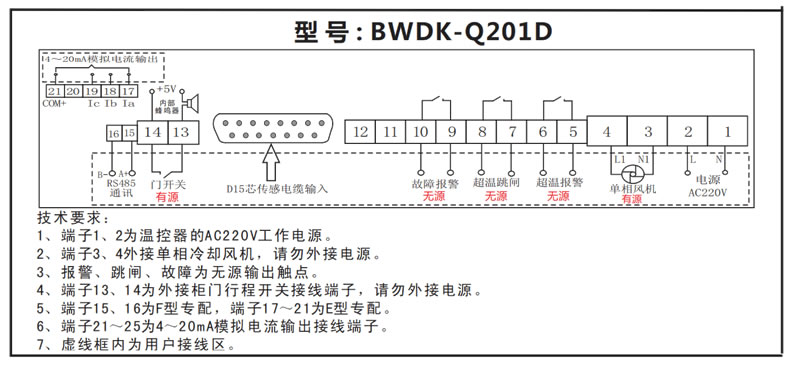

BWDK-Q201D温控器端子接线图

BWDK-Q201干式变压器温控器接线图

注:若此接线图与BWDK-Q201D干式变压器温控器接线图不一致时,以温控器上接线图为准。
