IB-Q201 干式变压器温控器

简要描述:

IB-Q201干式变压器温控器产品型号介绍说明,IB-Q201D/E/F/G/I/H温控器说明书,福建福州英诺科技提供IB-Q201干变温控器型号产品销售,厂家直销,价格合理,产品型号通用,安装说明方便简单,欢迎咨询我们代理合作

详细介绍

======规格参数=====

干式变压器温控器技术指标


环境温度:-20℃~+55℃
环境湿度:< 95% (25℃)
工作电压:AC 220V (+10%,-15%)
工作频率:50Hz或60Hz(±2Hz)
测量范围:-30.0℃~240.0℃
测量精度:±1%FS(温控器0.5级,传感器B级)
分辨率:0.1℃
风机输出容量:9A/250VAC
控制输出容量:5A/250VAC;5A/30VDC(阻性)
温控器功耗:≤8W
生产标准:JB/T7631-2016《变压器用电子温控器》行业标准
通过认证标准:ISO9001:2016国际质量管理体系认证
通过试验标准:IEC61000-4:1995 国际标准
通过技术标准:GB/T17626-2008《电磁兼容试验和测量技术》标准



IB-Q201 干式变压器温控器型号选择说明




型号功能
IB-Q201D三相巡回显示/最大值显示;风机自动/手动启停;超温报警;超温跳闸;故障报警;“黑匣子”功能; 风机定时激励功能;模拟测试功能;数字补偿功能;柜门开门报警功能。
IB-Q201E常规功能同IB-Q201D型,增加三路或四路独立的4~20mA模拟电流输出。
IB-Q201F常规功能同IB-Q201D型,增加RS485/232串行通讯功能。
IB-Q201G常规功能同IB-Q201D型,增加一路机房环境温度测量与控制。
IB-Q201I常规功能同IB-Q201D型,增加一路变压器铁芯温度测量与报警。
IB-Q201H常规功能同IB-Q201D型,增加一路湿度测量与控制。
IB-Q201L常规功能同IB-Q201D型,增加冷却风机故障检测与报警。
IB-Q201C常规功能同IB-Q201D型,增加热敏电阻PTC150或PTC130进行联锁控制。
IB-Q201TH常规功能同IB-Q201D型,具有防霉菌、防潮湿、防盐雾等三防措施。



备注:

1、如:IB-Q201F,Q代表镶嵌型铁壳温控箱,F代表功能代号(通讯功能);

2、E、F、G、I为功能代码,功能代码可以组合,以下举例说明: 温控器型号:IB-Q201EF,表示:温控器为镶嵌型铁壳温控箱,其功能包括:常规功能、4~20mA电流输出功能(E)和通讯功能(F)。 该型号无法提供备用端子,EF功能之后只能提供2种功能增加,具体举例:IB-Q201EFIL。

3、若有其他特殊技术或功能要求,如以太网通讯、Profibus通讯、多通道温度测量、光纤测温等,均可与我们联系。

福建福州英诺电子科技有限公司干式变压器温控仪品牌型号齐全, 温控器接线图及说明书原理简单,厂家直销、价格合理,欢迎询价!


======安装尺寸=====


开孔尺寸:181mm × 231mm
外观尺寸:200mm × 260mm × 85mm

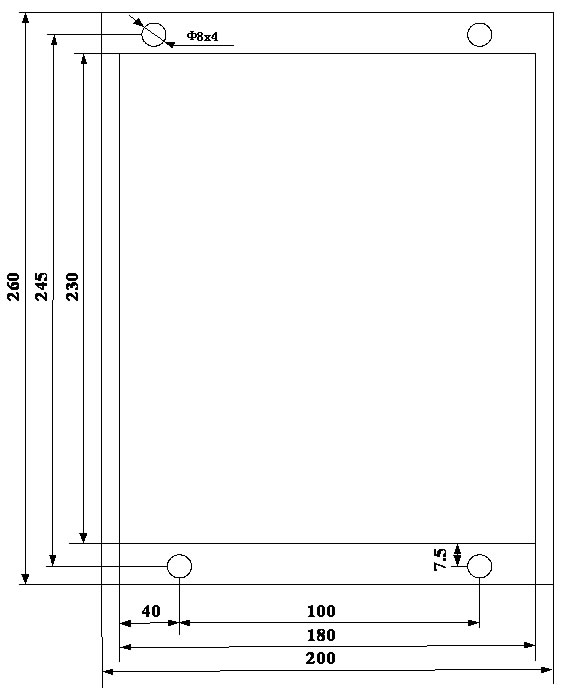

IB-Q201干式变压器温控器安装尺寸图

干式变压器温控器

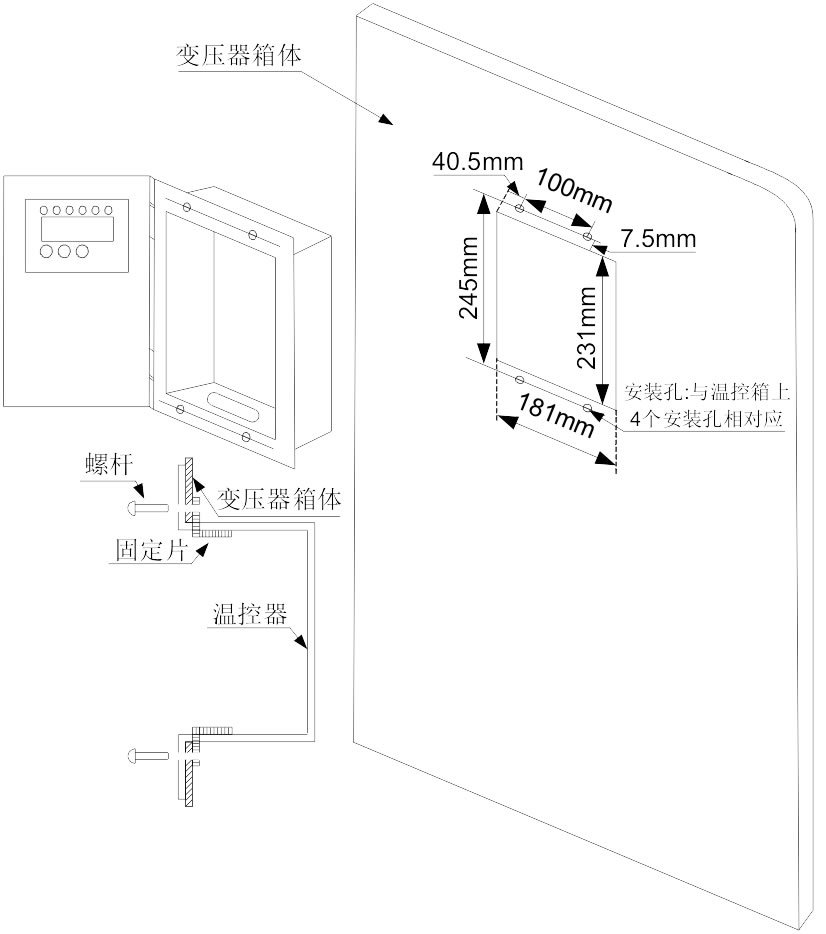

IB-Q201型号温控器安装示意图

IB-Q201系列干式变压器温控器


安装步骤: 将温控箱及固定片与变压器箱体上固定孔调整好位置,用螺栓旋紧固定即可。

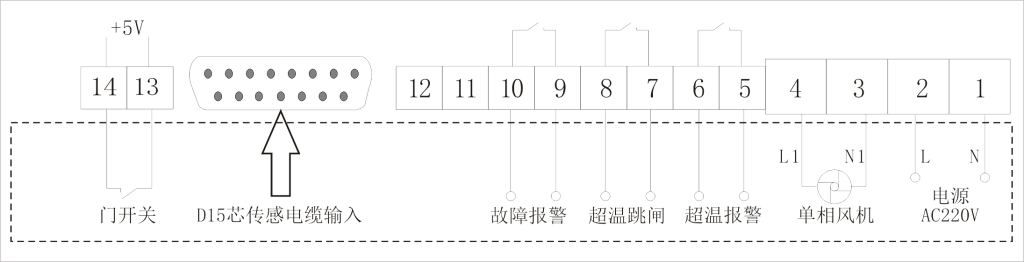

IB-Q201温控器端子接线图


IB-Q201温控器端子接线图


注:若此接线图与IB-Q201干式变压器温控器接线图不一致时,以温控器上接线图为准。
